| Place of Origin: | CHINA |
|---|---|
| Brand Name: | YIZGEAR |
| Model Number: | GG22112301 |
| Minimum Order Quantity: | 1 Piece |
| Price: | $1500/ Piece |
| Packaging Details: | Wooden Crate/Pallte |
| Delivery Time: | 90 Days |
| Payment Terms: | L/C, D/P, T/T, Western Union |
| Supply Ability: | 20 Pieces/Month |
| Material: | Forged Steel | Hardness: | 260-280 HB |
|---|---|---|---|
| Heat Treatment: | Quenching & Tempering | Width: | 118 |
| Packing: | Steel Frame | Outer Diameter: | 5189 |
| Pressure Angle: | 20° | ||
| Highlight: | AISI 4140 Steel Girth Gear,212T Wheel Steel Girth Gear,280 HB Girth Gear And Pinion |
||

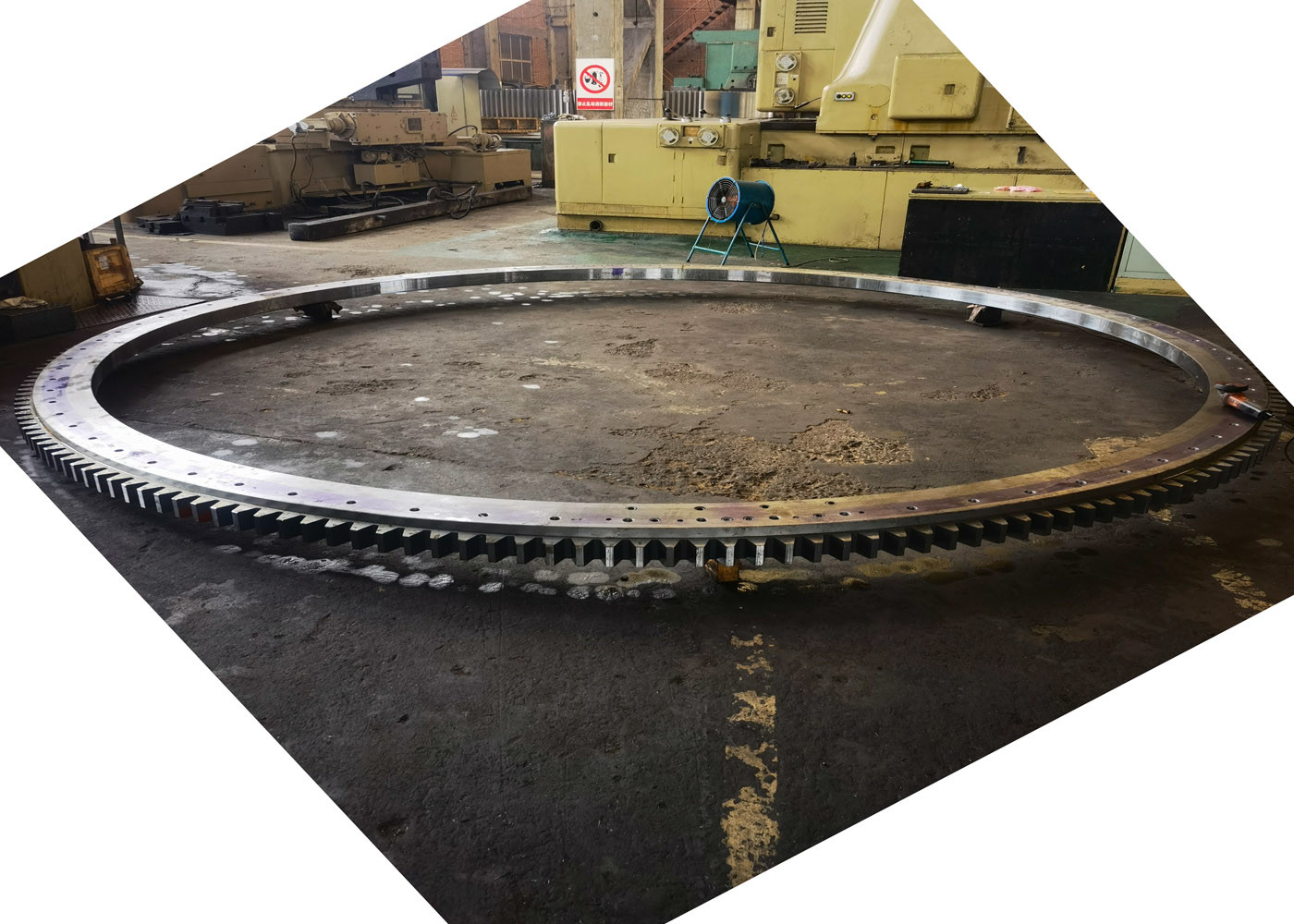

AISI 4140 Steel Girth Gear 24.25 Module 212T Gear Wheel For Drying machine
1) Descripción del engranaje de circunferencia
Como componente estructural y mecánico principal, la corona dentada en un tambor giratorio tiene efectos generalizados
cuando se le permite usar.
Como resultado, el desgaste de los engranajes debe abordarse de inmediato, generalmente mediante el reemplazo,
aunque en casos de desgaste inicial, los ajustes simples pueden evitar daños mayores.
2) Tratamiento térmico de corona dentada
Los engranajes se templan por llama o por inducción para lograr una dureza deseable.
Dureza de la circunferencia y el piñón engranajes juega un papel esencial en la maximización de la vida útil del equipo.
3) Material del engranaje de circunferencia
Fundición Acero/ ZG 42CrMo (AISI 4140) o ZG40CrNiMo (AISI 4340)
| Products | Girth Gears |
| Custom Made | √ |
| Gear Profile Type | Cylindrical Gears |
| Manufacturing | Gear Milling/Gear Hobbing |
| Teeth Grinding | |
| Module (M) | 24.25 |
| Number of Teeth (Z) | 212 |
| Pressure Angle (α) | 20° |
| Lead Angle | Custom |
| Teeth Accuracy Grade | ISO 8-9 Grade |
| Heat Treatment | Quenching & Tempering |
| Surface Hardness | 230-260 HB |
| STEEL CODE GRADES COMPARISON | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
