| Place of Origin | CHINA |
| Brand Name | YIZGEAR |
| Model Number | SS220082305 |

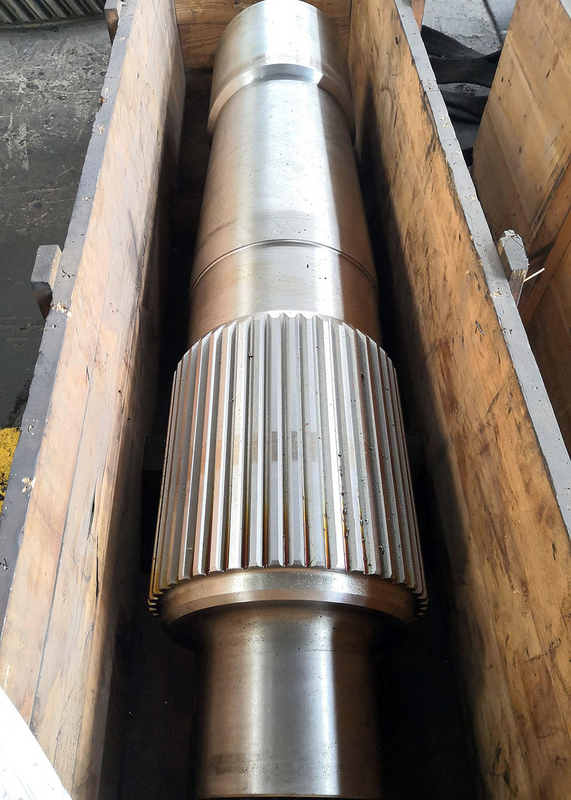

Main Drive Spline Hobbing Involute Spline Shaft For Mining Industry
1) Tipos de eje estriado
Los ejes estriados están disponibles en una amplia variedad de diseños, según la forma, el espacio y el tamaño.
de las ranuras y chavetas en el eje y los componentes acoplados.
a) Eje estriado de chaveta paralela
Los diseños de eje estriado de chaveta paralela cuentan con chavetas y ranuras de forma cuadrada con perfiles que corren
paralela al eje del eje. Este diseño es ideal para aplicaciones de soporte de carga que requieren un movimiento suave.
b) Eje estriado envolvente
Este tipo de eje estriado disminuye la tensión en el eje mediante el uso de cuñas y rebordes cónicos.
Las estrías envolventes se utilizan típicamente en aplicaciones de alta velocidad y alta tensión para un mejor par y
posibilidad reducida de deslizamiento o desalineación.
| Products | Rectangular Spline Shafts |
| Custom Made | √ |
| Gear Profile Type | Spline |
| Gear Teeth manufacturing | Spline Milling/ Spilne Grinding |
| Gear Teeth Grinding | √ |
| Module (M) | Custom |
| Number of Teeth (Z) | Custom |
| Pressure Angle (α) | 30° |
| Helix Angle (β) | Custom |
| Teeth Accuracy Grade | ISO 6-7 Grade |
| Heat Treatment | Carburizing |
| Surface Hardness | 58-62 HRC |
| STEEL CODE GRADES COMPARISON | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
