| Place of Origin: | CHINA |
|---|---|
| Brand Name: | YIZGEAR |
| Model Number: | HB22083001 |
| Minimum Order Quantity: | 2 Pieces |
| Price: | $300/ Piece |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 70 days |
| Payment Terms: | L/C, T/T, |
| Supply Ability: | 300 Pcs/Month |
| Material: | 42CrMo | Width: | 75 |
|---|---|---|---|
| Module: | 10 | Tip Diameter: | 320 |
| Accuracy Grade: | ISO 8-9 Grade | Heat Treatment: | Induction Hardening |

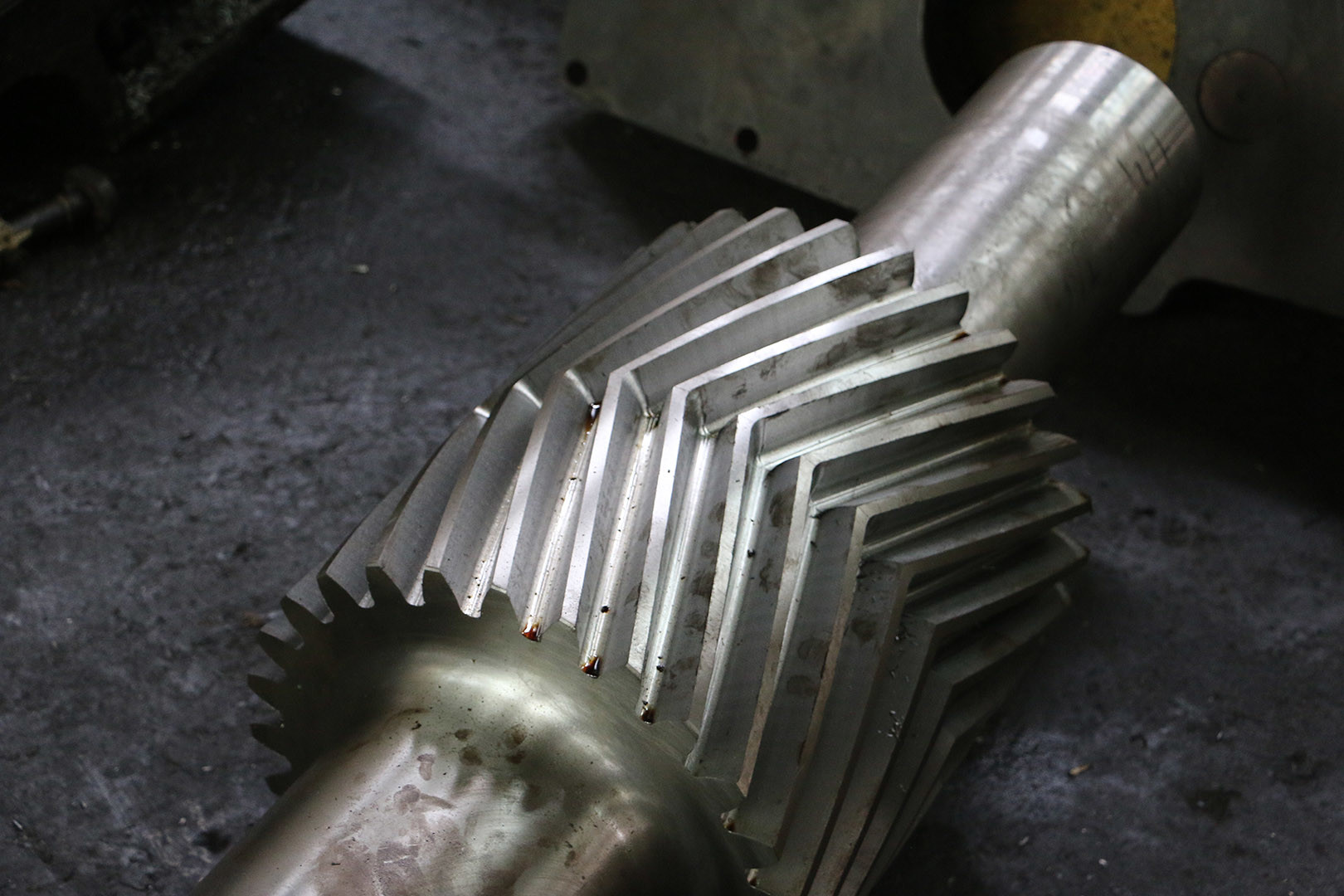

| High Light: | 10 Module Herringbone Gear,Herringbone Gears With Induction Hardening,herring bone gear shaft |
||
1) Aplicaciones de engranajes en espiga
Engranaje de espiga ampliamente utilizado en maquinaria pesada, schus como fábrica de acero, fábrica de cemento.
2) Tratamiento térmico de engranajes en espiga
El tratamiento térmico estándar es el templado y revenido para engranajes en espiga.
La dureza es 260-300 HB
El engranaje de piñón puede con endurecimiento por inducción y dureza alrededor de 45-50 HRC
3) Material del engranaje en espiga
El acero 42CrMo y el acero 40CrNiMo generalmente se utilizan para la producción de engranajes en espiga.
| Custom Made | √ |
| Gear Profile Type | Herringbone |
| Gear Teeth manufacturing | Gear Milling |
| Gear Teeth Grinding | Null |
| Module (M) | 10 |
| Number of Teeth (Z) | 30 |
| Pressure Angle (α) | 20° |
| Helix Angle (β) | Custom |
| Teeth Accuracy Grade | ISO 8-9 |
| Heat Treatment | Quenching & Tempering |
| STEEL CODE GRADES COMPARISON | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
