| Place of Origin: | CHINA |
|---|---|
| Brand Name: | YIZGEAR |
| Model Number: | GS22112701 |
| Minimum Order Quantity: | 5 Pieces |
| Price: | $850.0/Piece |
| Packaging Details: | Plywood Crate |
| Delivery Time: | 60 Days |
| Payment Terms: | L/C, D/P, Western Union, T/T |
| Supply Ability: | 300 Pieces/Month |
| Material: | 18CrNiMo7/ 17CrNiMo6 | Module: | 16 |
|---|---|---|---|
| Helix Angle: | 15° | Accuracy: | ISO 6 Grade |
| Pressure Angle: | 20° | Total Length: | 3000mm |
| Highlight: | Length Left Hand Helical Spline Shaft,3000mm Transmission Gear Shaft,17CrNiMo6 Transmission Gear Shaft |
||

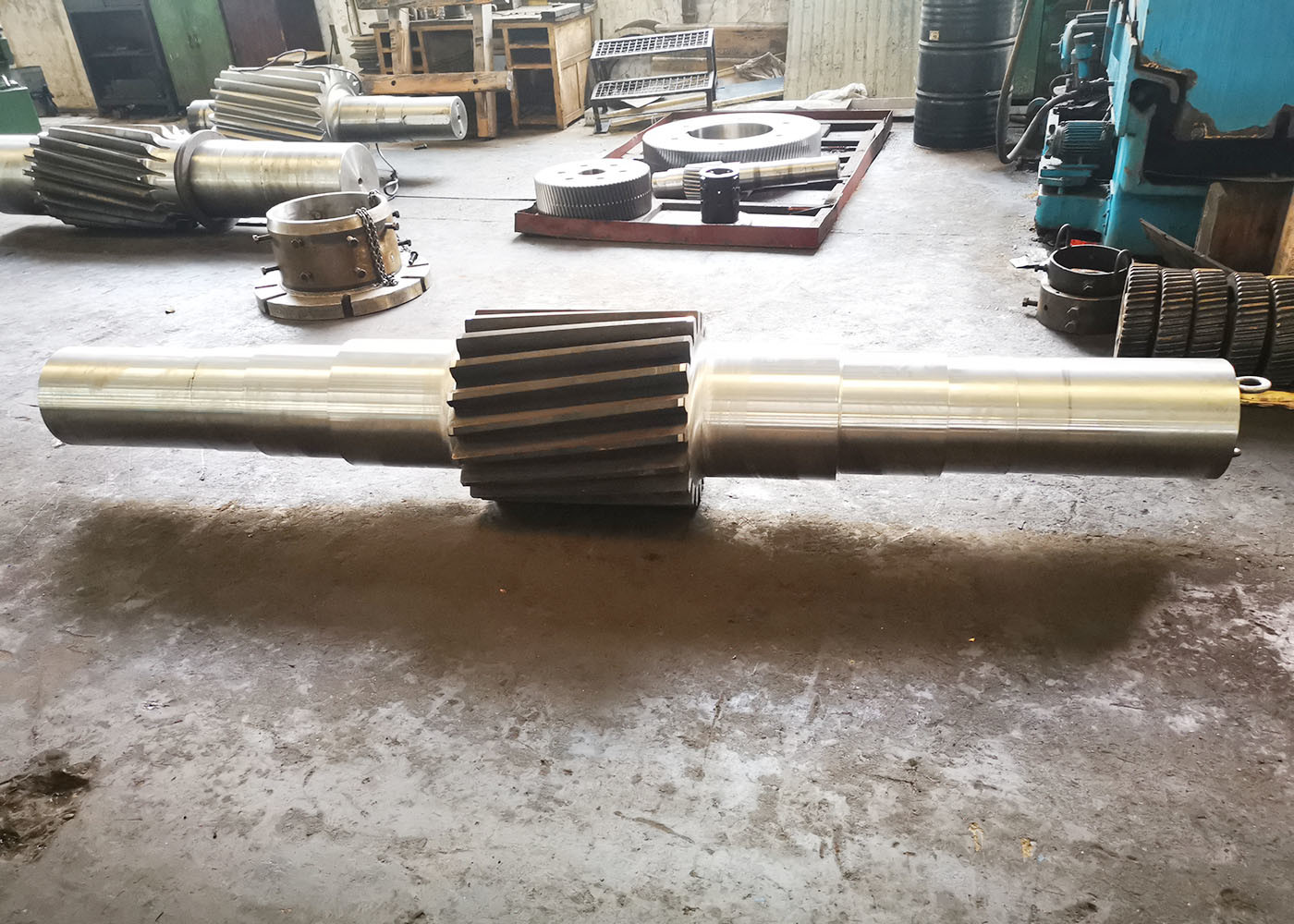

3000mm Length Left Hand Helical Spline Shaft Main Drive Shaft Transmission Gears
1) Clasificación de engranajes helicoidales
a) Engranajes helicoidales paralelos (utilizados para transmitir potencia entre ejes paralelos)
b) Engranajes de doble hélice o en espiga.
c) Engranajes helicoidales cruzados o engranajes sesgados (utilizados para transmitir potencia entre ejes no paralelos)
2) Descripción del eje del engranaje helicoidal
El engranaje recto que tiene dientes helicoidales (dientes helicoidales) se llama engranaje helicoidal.
Los engranajes helicoidales pueden transmitir fuerza entre ejes paralelos y ejes no paralelos.
Son muy utilizados en diferentes industrias, como la automoción, y en maquinaria industrial.
Los engranajes helicoidales pueden soportar más carga que los engranajes rectos y funcionan de forma más silenciosa.
Los engranajes rectos hacen ruido debido al contacto repentino entre los dientes del engranaje en el momento del acoplamiento,
pero los engranajes helicoidales hacen un contacto suave de un borde del diente al otro.
Esto proporciona un funcionamiento suave y silencioso con mayor eficiencia que los engranajes rectos.
| Products | Left Hand Helical Gear Shaft |
| Custom Made | √ |
| Gear Profile Type | Cylindrical Gear |
| Gear Teeth Manufacturing | Gear Grinding |
| Gear Teeth Grinding | √ |
| Module (M) | 14 |
| Number of Teeth (Z) | 22 |
| Pressure Angle (α) | 20° |
| Lead Angle | 22° |
| Accuracy Grade | ISO 6 Grade |
| Heat Treatment | Carburizing |
| Surface Hardness | 58-62 HRC |
| STEEL CODE GRADES COMPARISON | |||||
| CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
| 45 | C45E4 | 45 | 1045 | S45C | CK45 |
| 40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
| 20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
| 42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
| 20CrMnTi | 18XГT | SMK22 | |||
| 20Cr2Ni4 | 20X2H4A | ||||
| 20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
| 40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
| 20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 | |
