Quality Grade: | ISO 6-7 Grade | Material: | Steel |
---|---|---|---|
Gear Type: | Spur Gear | Finish: | Smooth |
Size: | Customized | Manufacturing Process: | Gear Grinding |
Highlight: | Energy Efficiency Optimised Transmission Gear Shaft,Smooth Finish Transmission Gear Shaft |
1) Descriptions of Transmission Gear Shaft
Optimised transmission components designed to increase the efficiency of energy transfer and reduce losses.
2) Features of Transmission Gear Shaft
a) Low noise: precision meshing reduces vibration.
b) High efficiency: transmission efficiency can reach more than 98% (such as helical gear design).
c) Energy saving and environmental protection: reduce energy waste, in line with the trend of green manufacturing.
3) Working Principle of Transmission Gear Shaft
Reduced friction losses through tooth optimisation (e.g. trimmed gears) increase the efficiency of power transmission.
4) Application of Transmission Gear Shaft
New energy vehicle drive systems, wind turbines and other energy-efficient areas.
Products | Transmission Gear Shaft |
Custom Made | √ |
Gear Profile Type | Gleason |

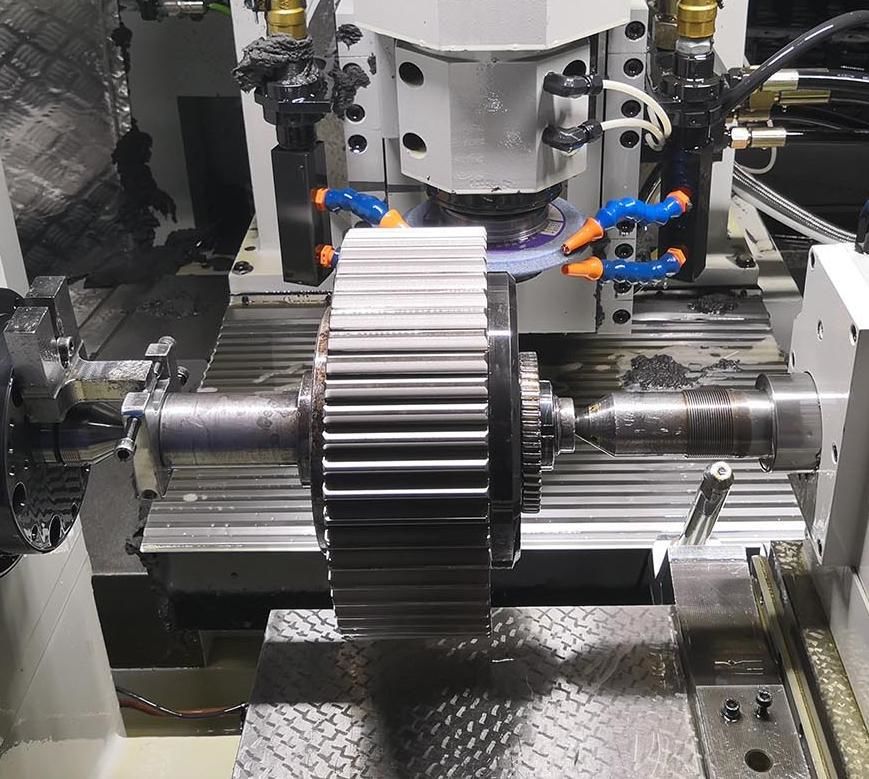

Gear Teeth Manufacturing | Gear Grinding |
Gear Teeth Grinding | √ |
Module (M) | Custom |
Number of Teeth (Z) | Custom |
Pressure Angle (α) | Custom |
Lead Angle | Custom |
Accuracy Grade | ISO 6 Grade |
Heat Treatment | Carburizing |
Surface Hardness | 58-62HRC |
STEEL CODE GRADES COMPARISON | |||||
CHINA/GB | ISO | ГΟСТ | ASTM | JIS | DIN |
45 | C45E4 | 45 | 1045 | S45C | CK45 |
40Cr | 41Cr4 | 40X | 5140 | SCr440 | 41Cr4 |
20CrMo | 18CrMo4 | 20ХМ | 4118 | SCM22 | 25CrMo4 |
42CrMo | 42CrMo4 | 38XM | 4140 | SCM440 | 42CrMo4 |
20CrMnTi | 18XГT | SMK22 | |||
20Cr2Ni4 | 20X2H4A | ||||
20CrNiMo | 20CrNiMo2 | 20XHM | 8720 | SNCM220 | 21NiCrMo2 |
40CrNiMoA | 40XH2MA/ 40XHMA |
4340 | SNCM439 | 40NiCrMo6/ 36NiCrMo4 |
|
20CrNi2Mo | 20NiCrMo7 | 20XH2MA | 4320 | SNCM420 |
